Lugar de origem:
China
Certificação:
ISO9001, SGS, Rohs, Reach
Vídeo

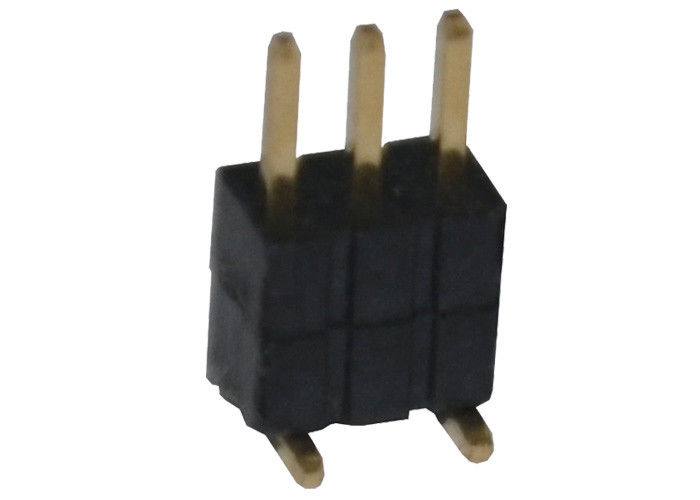

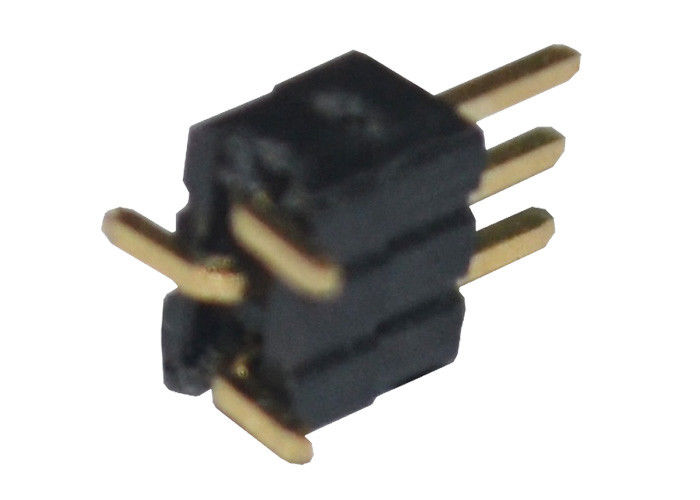

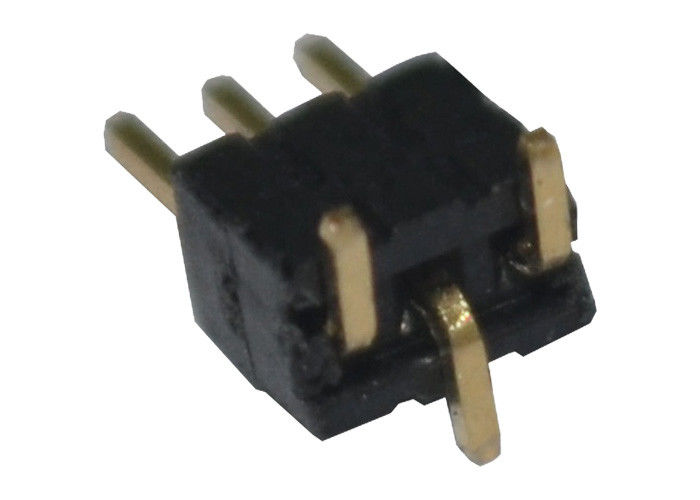

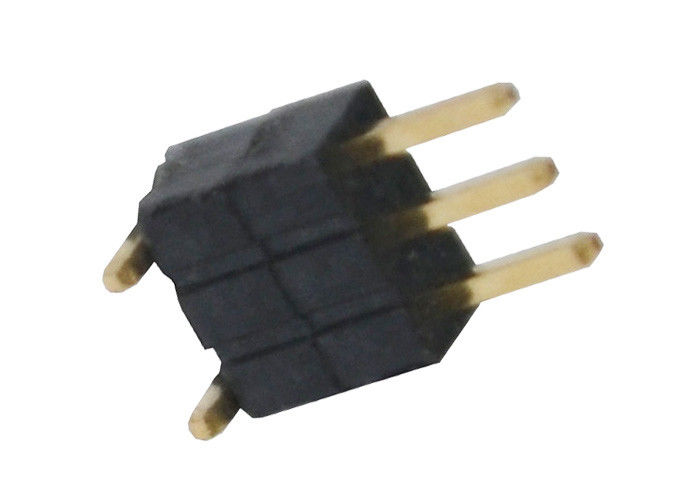

Conector de cabeçalho de linha única de 3 pines de plástico de 1,27 mm tipo SMT de montagem vertical
O que é o Pin Header Connector?
Os conectores de cabeçalho de pin são sistemas de conexão montados em PCBs.ou para ou a partir do PCB proveniente de outra fonte no equipamentoFornecem um método fácil de Design for Manufacture, uma vez que os PCBs não estão ligados uns aos outros e podem ser montados mais tarde em um processo de produção.
Aplicação do produto:
Pin header é amplamente utilizado em ecrãs, câmera digital, MP3, MP4, PDA, computador, placa-mãe do computador, uma variedade de disco de armazenamento móvel, leitor de cartão, produtos de segurança, medidor de eletricidade,Telefone sem fio, telemóvel, interfone, interruptores controlados por programa, VCD, DVD, módulo de exibição LCM/LED, brinquedos eletrónicos, aparelhos domésticos, etc.A linha para a placa fornece.
| Nome | Conector de cabeçalho do pin/conector do PCB |
| Pico | 1.27mm |
| Altura do plástico | 3.0 mm |
| Tipo | Tipo SMT |
| Cor do isolante | Negro/Cinza |
| Inflabilidade do isolante | UL 94V-0 |
| Classificação atual | 1A |
| Resistência de contacto (max) | 20m ohm Max. |
| Resistente à Tensão | 500 V AC/DC |
| Resistência ao isolamento ((min) | 1000 M ohm Min a 500 V DC |
| Materiais de contacto | Revestimento em ouro/estano |
| Revestidos de contacto | Estaca ou ouro sobre níquel |
| Material isolante | PA6T |
| Temperatura de processamento | -40 a 105°C |
| Embalagem | Embalagem em bandeja |
| OEM/ODM | Acceptado |
| Tipo de montagem | Instalação vertical |
| Rescisão | Personalização |
| Forma do contacto | Pin Quadrado |
| Pin Disponível | 2 pinos a 80 pinos |
Categoria
1De acordo com o espaçamento: 0.8, 1.0, 1.27, 2.0, 2.54, 3.96, 5,08 mm;
2. De acordo com o modo de instalação do layout, ele é principalmente dividido em 180 graus, 90 graus, SMT ((vertical montar SMT, SMT horizontal e SMT ângulo reto);
3De acordo com o número de linhas, é dividido em linhas simples, duplas, triplas e quadrangulares.
4De acordo com a altura: 1,0/1,5/2,5 mm;
5Número de pontos: 02 a 80
6- Número de pontos: 02 a 80; 02 a 100;
7Embalagem: saco, saco de rolos, saco a granel, tubo, CAP/Mylar + fita adesiva;
Perguntas frequentes
P: É uma empresa de fabricação ou de comércio?
R: Somos uma fábrica em Shenzhen, China.
P: Posso obter algumas amostras?
R: Sim, algumas amostras são gratuitas.
P: Se acontecer com os produtos defeituosos ao receber as mercadorias, como lidar com?
1. Próximo de impossível das mercadorias não será bom como antes do envio, temos muitos cheques para confirmar os produtos não é problema.
2. Primeiro: por que isso vai acontecer, como acontecer, e como controlar no futuro, uma tabela vai sair para sua verificação.
3Segundo: discutir as soluções.
4Finalmente: a RealRun suportará todas as taxas em caso de devolução e troca dos bens ou da perda causada.
