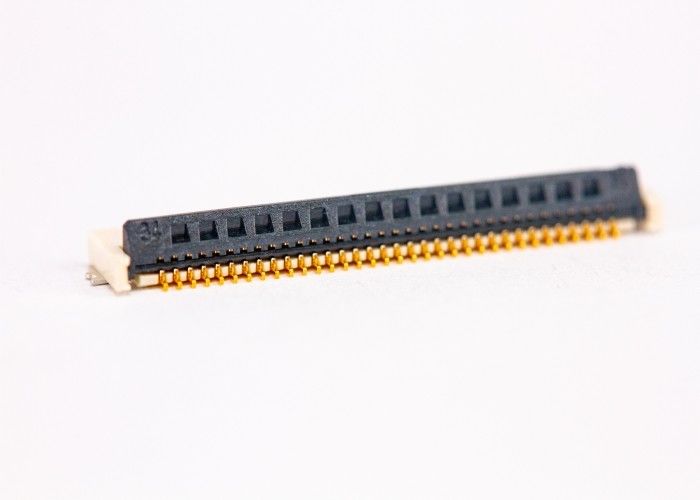

O dobro natural da tampa do fechamento do preto do conector de Fpc Zif da cor de LCP tomou partido contato

da parte dianteira 6-70PIN plástica da altura 1.8MM do passo de 0.5MM tipo dianteiro aberto conector frente e verso do fechamento do contato FPC/FFC

O cabo liso flexível, ou FFC, referem toda a variedade de cabo bonde que é liso e flexível, com os condutores contínuos lisos. Um cabo liso flexível é um tipo de eletrônica flexível. Contudo, o termo FFC refere geralmente o cabo liso extremamente fino encontrado frequentemente em aplicações eletrônicas high-density como portáteis e telefones celulares. Às vezes o termo FPC (circuito impresso flexível) é uniforme-um tanto inaccurately-usado para qualquer tipo de FFC, porém este é usado mais exatamente para descrever os circuitos gravados ou impressos que os componentes incorporados e são construídos em um material flexível. FFCs é geralmente conexões retas sem nenhuns componentes.

Descrição do produto

Composição material:

• Alojamento do corpo principal: Cor natural da natureza da cor LCP de LCP (UL 94V-0)
• Tampa do fechamento: Preto do preto LCP de LCP (UL 94V-0)
• Terminal terminal: Bronze de fósforo do fósforo
• Posicionando o estator da placa: Bronze de bronze

Mecanismo do projeto da estrutura:

1) Série do nome da série: O PASSO 0.3mm FFC/FPC DUAL conector LATERAL do fechamento da rotação da parte traseira do CONECTOR do CONTATO (H=0.9mm)
2) Posição do PIN da posição do PIN: Veja o desenho do produto ver o desenho
3) Contacte o tipo contato: Contato frente e verso do lado do dobro do contato
4) Tipo de solda do TML da forma terminal: Tipo de SMT
5) Apropriado para a espessura grossa do PWB de FPC: T=0.2±0.02mm
6) Especs. do chapeamento.: Veja o desenho do produto ver o desenho
7) Solde o coplanarity Coplanarity: 0.10mm MAX

Parâmetro de desempenho:

1) Condições padrão do estado padrão:
Uma temperatura de funcionamento: -40 ~ +85°C nenhuma junção da condensação. Sob condições do gelo sem gelo ou orvalho
B usa a umidade da operação da umidade: 20-85%RH
Temperatura de armazenamento da temperatura de armazenamento de C: -10 ~ +50 ° C nenhuma junção da condensação. Sob condições do gelo sem gelo ou orvalho
Umidade do armazenamento da umidade das economias de D: 20~85%RH
2) Tensão avaliado da avaliação da tensão: temperatura ambiental ambiental 20°C 50V do ° C 50V da temperatura 20 (C.A./C.C.) (AC/DC)
3) Corrente atual avaliado da avaliação: °C 0.5A da temperatura ambiental 20/temperatura ambiental 20°C 0.5A/PIN do PIN
