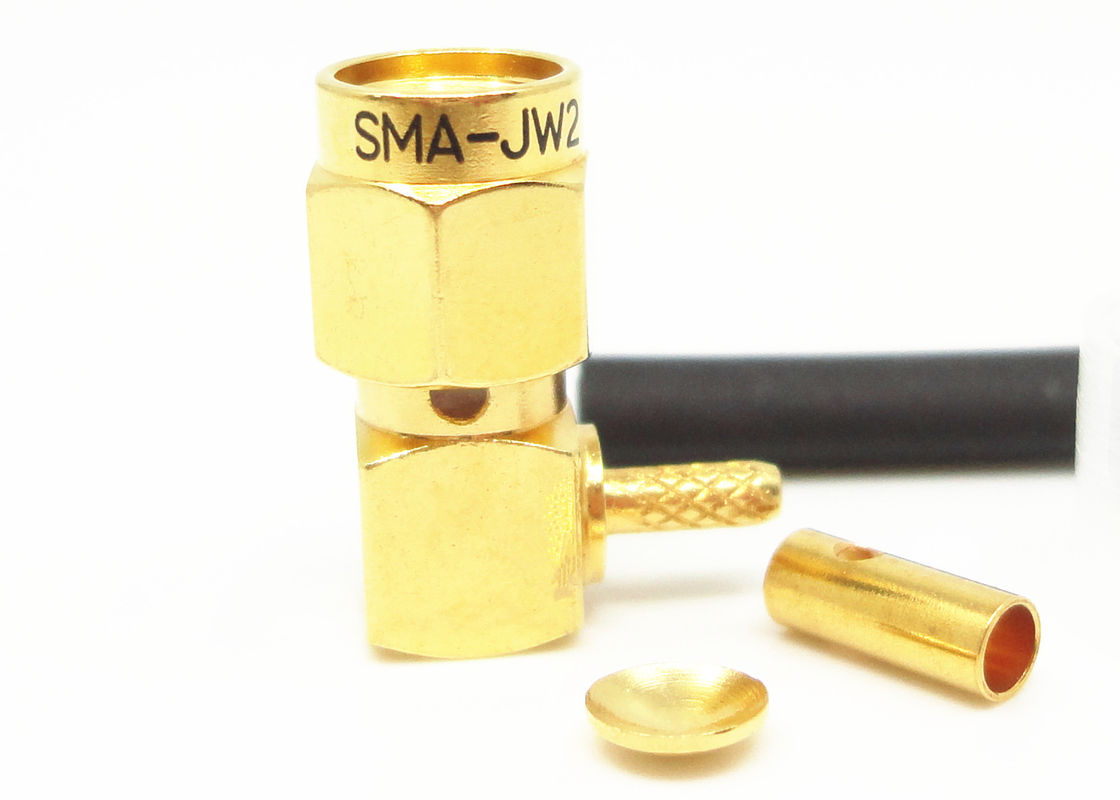

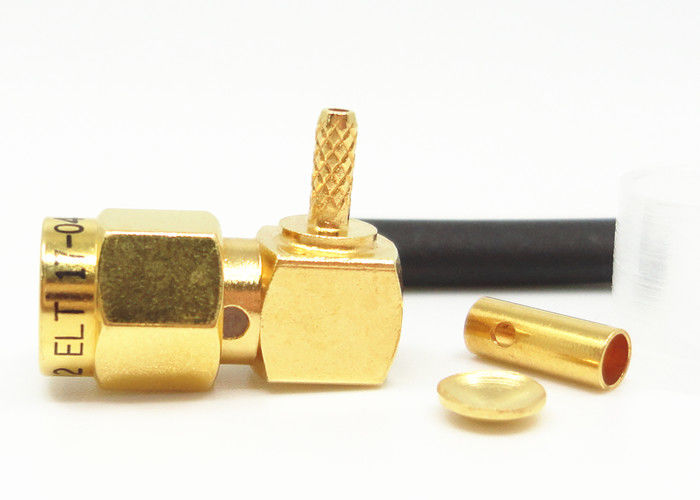

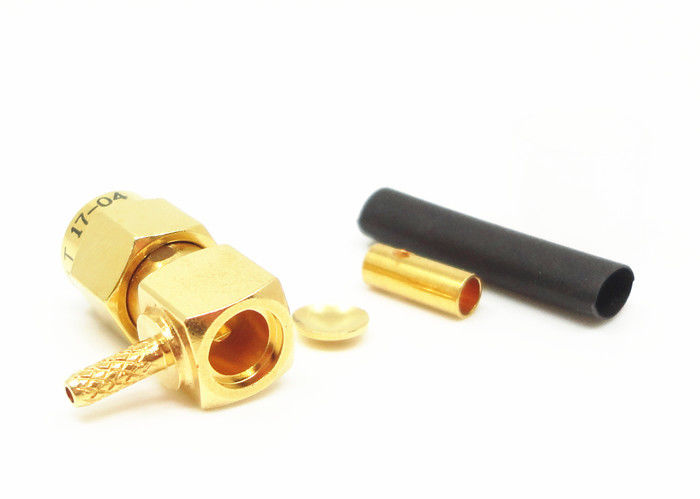

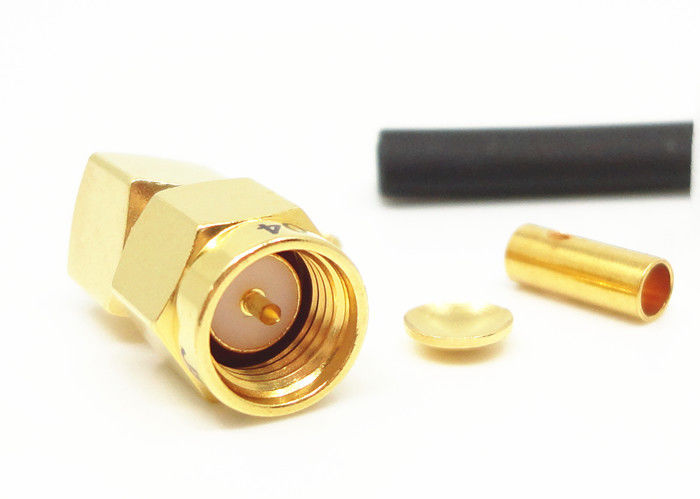

Conector de cabo de friso chapeado ouro do ângulo direito do conector do homem SMA RF
A série de SMA é tipos do mini, conector coaxial de alta frequência do RF, tornou-se e produziu-se de acordo com MIL-C-39012. Com características do volume pequeno, boa largura de banda, características elétricas superiores. SMA é os conectores coaxiais os mais amplamente utilizados do rf no campos diferentes do dispositivo de comunicação de micro-ondas e de medição da micro-ondas. O conector do elevado desempenho desenvolvido por nossa empresa pode alcançar a 20GHz.
Especificação:
| Características elétricas |
| Impedância |
50Ω |
| Escala de frequência |
Conecte com o cabo DC~12.4GHz do solf |
| Conecte com o cabo semirrígido DC~18GHz |
| Tensão avaliado |
335VRMS* |
| Tensão-resistência dos dielétricos |
1000VRMS* |
| Resistência de isolação |
≥5000MΩ |
| Resistência Center |
Condutor Center |
≤3.0mΩ |
| Condutor exterior |
≤2.0mΩ |
| VSWR |
≤1.3 |
| Características materiais & mecânicas |
| Condutor Center |
Homem |
Ouro de bronze chapeado |
| Fêmea |
Ouro de bronze do sn-p chapeado |
| Contato elástico |
Bronze de berílio folheado a níquel |
| Shell e outras peças de metal |
Bronze folheado a níquel |
| Passivation inoxidável |
| Luva de friso |
Bronze folheado a níquel |
| Isoladores |
PTFE |
| Anel de selagem |
Borracha de silicone |
| Durabilidade |
500 ciclos |
| Apertando o torque da conexão |
0.79-1.13N .m |
Vantagens:
Seleção rica do √ do conector (ect de BNC, de TNC, de MCX, de MMCX, de SMA, de SSMA, de SMB, de SSMB, de BMA, de SBMA, de SMC, de SC, de SMP, de SSMP.), mais de 500
trabalhadores experientes com sobre linha de produção 10
O √ especializa-se em fabricar o conector do RF mais de 16 anos
O √ tem a experiência longa e rica da cooperação com fonte nacional dos componentes do projeto como China ShenZhou 9
√ com nossa própria fábrica com 35,000㎡
O √ substitui Lemo, Molex, YEONHO, Tyco, ampère, KET, JWT, JMT, Cvilux, ect de GTK. com entrega curto
Preço competitivo do √
Controle restrito da qualidade do √ (relatório do QA), passado, ISO9001, ROHS, CE
O retorno médio mensal do √ é 10million
As ordens feito-à-medida do √ (ODM) dão boas-vindas aqui
√ nós somos cometidos a fornecer os produtos de alta qualidade aos clientes
Aplicação:
*Aerospace
*Broadband
*Instrumentation
* posto em fase - antenas de disposição
*Telecommunications
interconexão do *Board-to-board
Mais imagens:
Produto Cataloge:
| Adaptador do RF |
| Junções giratórias da micro-ondas |
| Conector de SMP/SSMP RF |
| Conector de TNC RF |
| N datilografa o conector do RF |
| Conector de MCX/MMCX RF |
| Conector de SMA/SSMA RF |
| Conjuntos de cabo do RF |
| Medidor de ondas ao adaptador coaxial |
| selos herméticos do Vidro-à-metal |
| Conector da série de J30J |
| Conectores da onda de BNC RF ConnectorMillimeter (2.4mm, 2.92mm) |
NOTA:
Nós temos sobre 10.000 tipos de conector, se o conector que você se está usando não é encontrado, nos contacta por favor com seus detalhes.
