Lugar de origem:
China
Certificação:
CE ROHS
Aplicação:
Estação do *Base
*Instrumentation
componentes do *Microwave
*Mil/Aero
*Computer/LANs
*Telecommunications

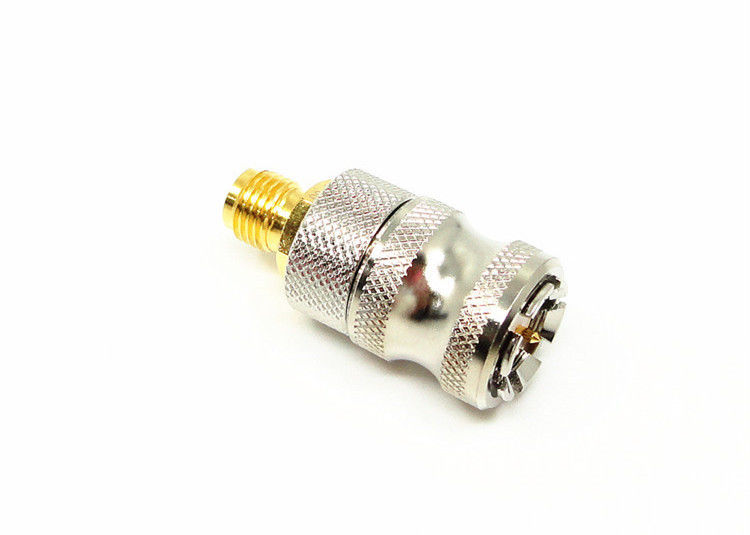

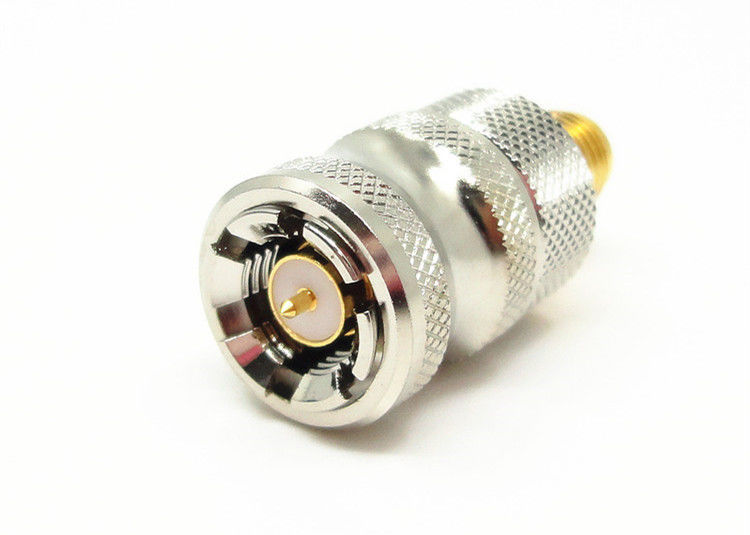

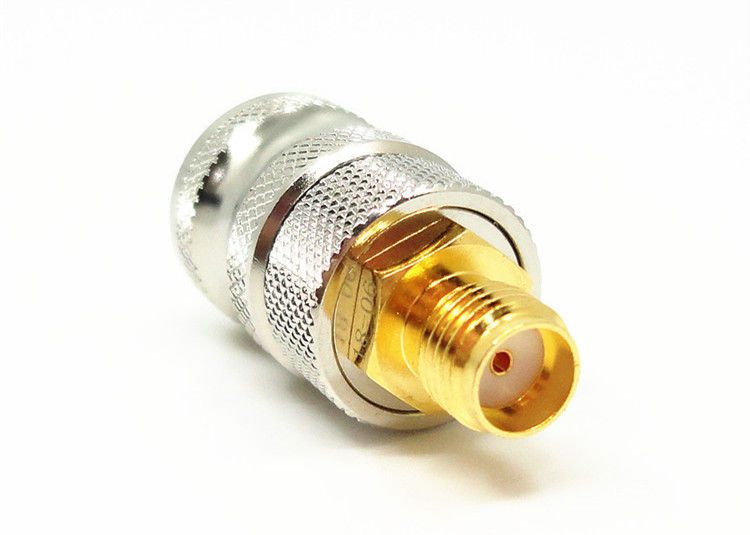

A série de SMA é tipos do mini, conector coaxial de alta frequência do RF, tornou-se e produziu-se de acordo com MIL-C-39012. Com características do volume pequeno, boa largura de banda, características elétricas superiores. SMA é os conectores coaxiais os mais amplamente utilizados do rf no campos diferentes do dispositivo de comunicação de micro-ondas e de medição da micro-ondas. O conector do elevado desempenho desenvolvido por nossa empresa pode alcançar a 20GHz.
Especificação:
| Características elétricas | |||
| Impedância | 50Ω | ||
| Escala de frequência | Conecte com o cabo DC~12.4GHz do solf | ||
| Conecte com o cabo semirrígido DC~18GHz | |||
| Tensão avaliado | 335VRMS | ||
| Tensão-resistência dos dielétricos | 1000VRMS | ||
| Resistência de isolação | ≥5000MΩ | ||
| Resistência do centro | Condutor do centro | ≤3.0mΩ | |
| Condutor exterior | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Características materiais & mecânicas | |||
| Condutor do centro | Homem | Ouro de bronze chapeado | |
| Fêmea | O ouro de bronze do sn-p chapeou | ||
| Contato elástico | Bronze de berílio folheado a níquel | ||
| Shell e outras peças de metal | Folheado a níquel de bronze | ||
| Passivation inoxidável | |||
| Luva de friso | Folheado a níquel de bronze | ||
| Isoladores | PTFE | ||
| Anel de selagem | Borracha de silicone | ||
| Durabilidade | 500 ciclos | ||
| Apertando o torque da conexão | 0.79-1.13N .m | ||
Características:
1, conectores de SMA RF está disponível em rapidamente para conectar, impulso-em ou relação padrão, reta, versões de 90 graus, assim como anteparo, ou 4 configurações do painel do furo
2, conector de SMA RF são combinações de alta qualidade e rápidas simplesmente parafusando dois conectores junto, sem a solda ou o friso exigido
3, conectores elétricos de SMA são amplamente utilizados para a micro-ondas, as antenas e a instrumentação de teste etc.
4, conector de SMA RF são conectores coaxiais do RF do rosquear-acoplamento com tamanho diminuto, vibração-prova e escala de frequência larga até 18 gigahertz (nossos conectores de SMA O RF pode ser 20 gigahertz)
Mais detalhe:
Produto Cataloge:
| Adaptador do RF |
| Conector de SMA/SSMA RF |
| Conector de SMP/SSMP RF |
| Conector de TNC RF |
| Tipo conector de N do RF |
| Conector de MCX/MMCX RF |
| Conectores da onda de BNC RF ConnectorMillimeter (2.4mm, 2.92mm) |
| Conjuntos de cabo do RF |
| Medidor de ondas ao adaptador coaxial |
| selos herméticos do Vidro-à-metal |
| Conector da série de J30J |
| A micro-ondas giratória articula |
NOTA:
Nós temos sobre 10.000 tipos de conector de SMA, se o conector que você se está usando não é encontrado, nos contacta por favor com seus detalhes.
