Lugar de origem:
China
Certificação:
CE ROHS

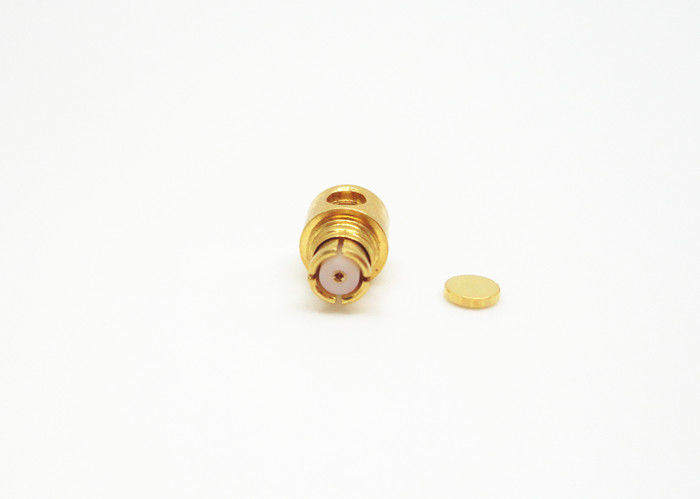

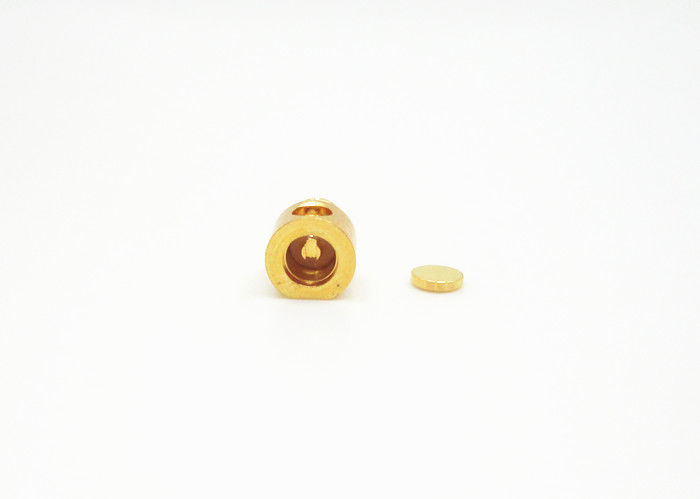

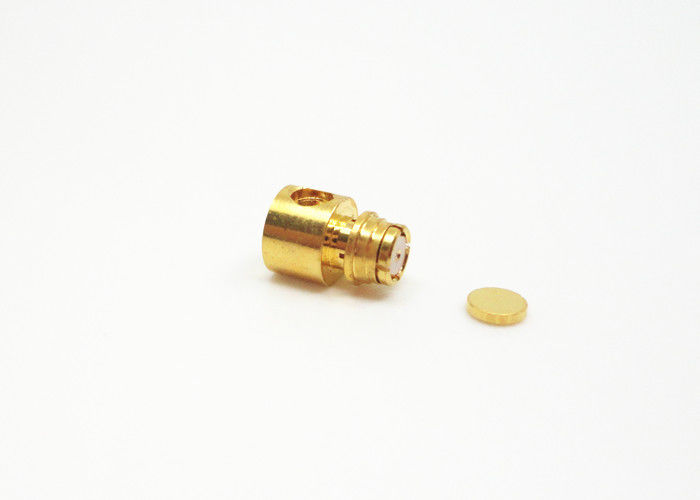

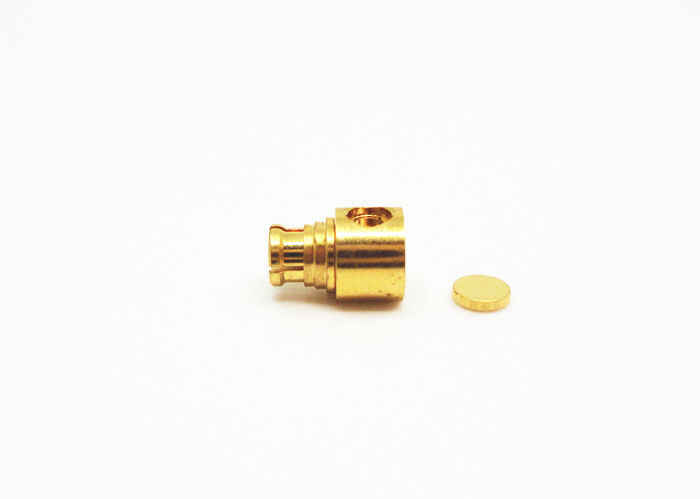

Conector coaxial do conector fêmea de SMP RF do ângulo direito para o campo da micro-ondas
SMP é um sminiature impulso-em ou um conector coaxial do RF do acoplamento instantâneo, que tenha os caráteres do tamanho pequeno, do peso leve, do desempenho sísmico excelente, e da faixa larga extensamente de trabalho, etc. Sua frequência de funcionamento até 30GHz (nosso produto do conector de SMP pode alcançar 40GHz), e a tomada têm o retém formulário-completo de três relações, retém limitado e alisam o furo (que inclui com travagem). A montagem do PWB, montagem do cabo e em série adaptadores fornece uma solução da interconexão para a placa-à-placa, o companheiro cego e as aplicações do cremalheira-e-painel ao manter a densidade do pacote. Aplique para a situação da instalação com a exigência de intensivo modular da confiança alta.
Especificação
| Características elétricas | ||
| Impedância | 50Ω | |
| Escala de frequência | DC~40GHz | |
| Tensão avaliado | 170VRMS* | |
| Resistência de isolação | ≥2000MΩ | |
| Tensão-resistência dos dielétricos | 500VRMS* | |
| Resistência Center | Condutor exterior | Normal≤2.5mΩ, Sealing≤4mΩ |
| Condutor Center | Normal≤6mΩ, Sealing≤26mΩ | |
| VSWR | ≤1.3 | |
| Características materiais & mecânicas | ||
| Condutor Center | Homem | Bronze do sn-p, ouro chapeado |
| Fêmea | Bronze de berílio, ouro chapeado | |
| Contato elástico | Bronze de berílio | Ouro chapeado |
| Shell e outras peças de metal | Bronze de aço inoxidável | Passivation chapeado ouro |
| Isoladores | Vidro sintering/PTFE/PEI | |
| Taxa hermético do escapamento do produto | 1.01325×10-3Pa·cm3/s | |
Características e benefícios
| Ouro chapeado |
| Secundário-diminuto |
| C.C. a 40 gigahertz |
| Tamanho compacto |
| Impulso-em ou acoplamento instantâneo |
| O retém completo, o retém limitado e alisam o furo |
| Conector da montagem do PWB & do cabo |
| Homem e fêmea, escolha em linha reta e do ângulo direito |
| Cabografe versões da montagem para materiais flexíveis e semi-rígidos do cabo |
| Tipo normal e montagem hermético, da flange & Linha-na escolha da montagem |
Aplicações
- Militar
- Antenas
- De faixa larga
- Aeroespacial
- De faixa larga
- Telecomunicações
- Instrumentação
- Instrumentação
- Posto em fase - antenas de disposição
- interconexão da Placa-à-placa
Desenho detalhado
Produto Cataloge:
| Adaptador do RF |
| Medidor de ondas ao adaptador coaxial |
| selos herméticos do Vidro-à-metal |
| Conector da série de J30J |
| Junções giratórias da micro-ondas |
| Conjuntos de cabo do RF |
| Conector de SMA/SSMA RF |
| Conector de SMP/SSMP RF |
| Conector de MCX/MMCX RF |
| Conector de TNC RF |
| N datilografa o conector do RF |
| Conectores da onda de BNC RF ConnectorMillimeter (2.4mm, 2.92mm) |
Detalhes de empacotamento:
* caixa padrão da exportação
* de acordo com as exigências de clientes
Envie-nos seu inquérito diretamente
