Frequência masculina 40GHz do conector coaxial do conector de SMP RF da série do Microstrip

Detalhes do produto

modelo:

SMP-JFD138G

Impedância:

50Ω

certificado:

CE ROHS

VSWR:

≤1.3

Sexo:

Masculino

freqüência:

DC~40GHz

Nome do produto:

SMP RF Conector coaxial

Destacar:

mini conector do rf

conector coaxial do smp

Termos do pagamento & do transporte

Quantidade de ordem mínima

Negociável

Preço

negociável

Detalhes da embalagem

caixa padrão da exportação

Tempo de entrega

no prazo de 3 semanas

Termos de pagamento

T / T, Western Union, L / C

Habilidade da fonte

100 mil peças por mês

Produtos relacionados

Conector fêmea do RF do ângulo direito, ouro do conector coaxial de SMP RF chapeado

Obtenha o melhor preço

montagem das flanges do conector coaxial de SMP da impedância 50Ω para forças armadas

Obtenha o melhor preço

Montagem fêmea DC~40GHz da flange dos furos do conector 2 de SMP RF do ângulo direito

Obtenha o melhor preço

Frequência masculina 40GHz do conector coaxial do conector de SMP RF da série do Microstrip

Obtenha o melhor preço

Contacte-nos

861329934567

ecergood@maoyt.com

86-0731-6531333

Contato agora

Descrição do produto

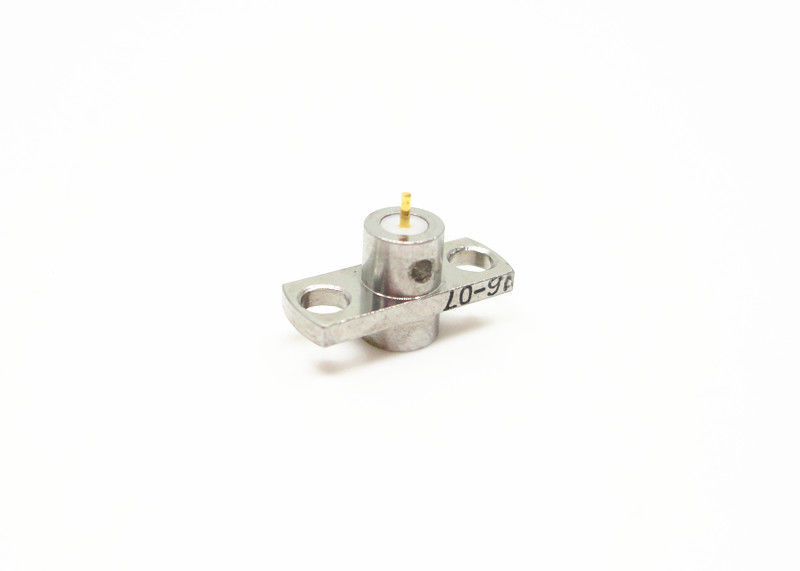

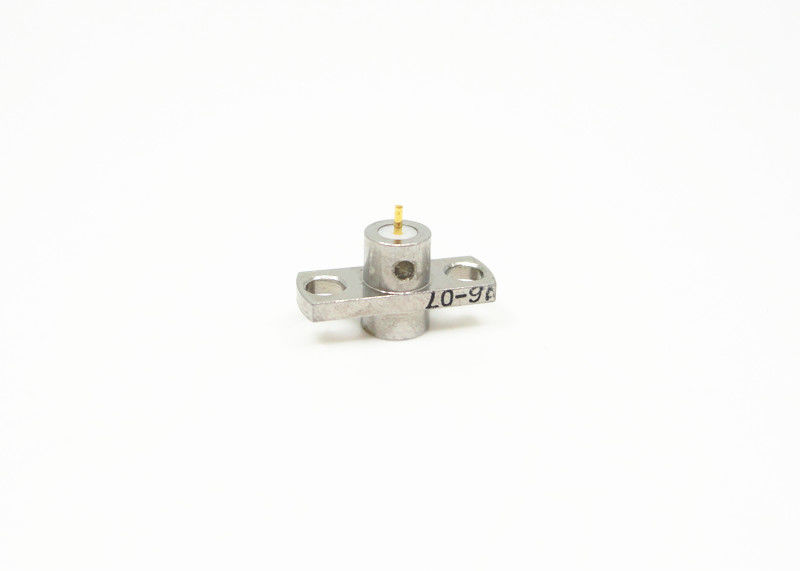

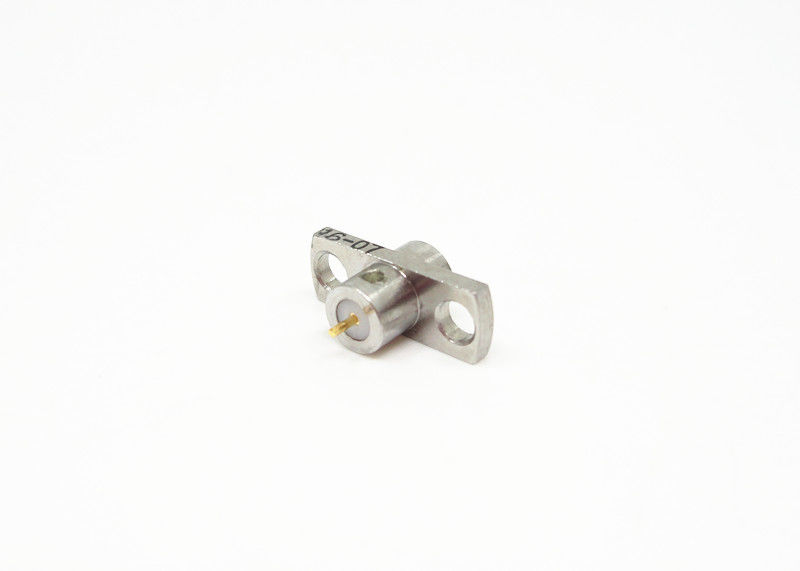

Frequência masculina 40GHz do conector coaxial do conector de SMP RF da série do Microstrip de JFD

SMP é um sminiature impulso-em ou um conector coaxial do RF do acoplamento instantâneo, que tenha os caráteres do tamanho pequeno, do peso leve, do desempenho sísmico excelente, e da faixa larga extensamente de trabalho, etc. Sua frequência de funcionamento até 30GHz, e a tomada têm o retém formulário-completo de três relações, retém limitado e alisam o furo (que inclui com travagem). A montagem do PWB, montagem do cabo e em série adaptadores fornece uma solução da interconexão para a placa-à-placa, o companheiro cego e as aplicações do cremalheira-e-painel ao manter a densidade do pacote.

Especificação

Características elétricas
Impedância	50Ω
Escala de frequência	DC~40GHz
Tensão avaliado	170VRMS*
Resistência de isolação	≥2000MΩ
Tensão-resistência dos dielétricos	500VRMS*
Resistência Center	Condutor exterior	Normal≤2.5mΩ, Sealing≤4mΩ
	Condutor Center	Normal≤6mΩ, Sealing≤26mΩ
VSWR	≤1.3
Características materiais & mecânicas
Condutor Center	Homem	Bronze do sn-p, ouro chapeado
	Fêmea	Bronze de berílio, ouro chapeado
Contato elástico	Bronze de berílio	Ouro chapeado
Shell e outras peças de metal	Bronze de aço inoxidável	Passivation chapeado ouro
Isoladores	Vidro sintering/PTFE/PEI
Taxa hermético do escapamento do produto	1.01325×10-3Pa·cm3/s

Características e benefícios

Ouro chapeado

C.C. a 40 gigahertz

Tamanho compacto

Impulso-em ou acoplamento instantâneo

O retém completo, o retém limitado e alisam o furo

Conector da montagem do PWB & do cabo

Homem e fêmea, escolha em linha reta e do ângulo direito

Tipo normal e montagem hermético, da flange & Linha-na escolha da montagem

Aplicações
- Militar

- Sem fio
- Antenas
- Aeroespacial

- De faixa larga

- Telecomunicações

- Instrumentação
- Posto em fase - antenas de disposição

- interconexão da Placa-à-placa

Desenho detalhado
Frequência masculina 40GHz do conector coaxial do conector de SMP RF da série do Microstrip 0

Produto Cataloge:

Conector da série de J30J

Conector de SMA/SSMA RF

Conector de SMP/SSMP RF

Adaptador do RF

Conector de MCX/MMCX RF

Conectores da onda de BNC RF ConnectorMillimeter (2.4mm, 2.92mm)

Conjuntos de cabo do RF

Medidor de ondas ao adaptador coaxial

selos herméticos do Vidro-à-metal

N datilografa o conector do RF

Junções giratórias da micro-ondas

Detalhes de empacotamento:
* caixa padrão da exportação
* de acordo com as exigências de clientes

NOTA:
Nós temos sobre 10.000 tipos de conector de SMP, se o conector que você se está usando não é encontrado, nos contacta por favor com seus detalhes.
