Lugar de origem:
China
Certificação:
CE ROHS
A série de SMA é tipos do mini, conector coaxial de alta frequência do RF, ele tornou-se e produziu-se de acordo com MIL-C-39012 pela elite Co. industrial eletrônico de Xi'an, Ltd. Com características do volume pequeno, boa largura de banda, características elétricas superiores. É os conectores coaxiais os mais amplamente utilizados do rf no campos diferentes do dispositivo de comunicação de micro-ondas e de medição da micro-ondas. O conector do elevado desempenho desenvolvido por nossa empresa pode alcançar a 20GHz.
Especificação:
| Características elétricas | |||
| Impedância | 50Ω | ||
| Escala de frequência | Conecte com o cabo DC~12.4GHz do solf | ||
| Conecte com o cabo semirrígido DC~18GHz | |||
| Tensão avaliado | 335VRMS* | ||
| Tensão-resistência dos dielétricos | 1000VRMS* | ||
| Resistência de isolação | ≥5000MΩ | ||
| Resistência Center | Condutor Center | ≤3.0mΩ | |
| Condutor exterior | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Características materiais & mecânicas | |||
| Condutor Center | Homem | Ouro de bronze chapeado | |
| Fêmea | Ouro de bronze do sn-p chapeado | ||
| Contato elástico | Bronze de berílio folheado a níquel | ||
| Shell e outras peças de metal | Bronze folheado a níquel | ||
| Passivation inoxidável | |||
| Luva de friso | Bronze folheado a níquel | ||
| Apertando o torque da conexão | 0.79-1.13N .m | ||
| Durabilidade | 500 ciclos | ||
| Anel de selagem | Borracha de silicone | ||
| Isoladores | PTFE | ||
Vantagens:
1. O conector de SMA RF é combinações de alta qualidade e rápidas simplesmente parafusando dois conectores junto, sem a solda ou o friso exigido
2. Os conectores bondes de SMA são amplamente utilizados para a micro-ondas, as antenas e a instrumentação etc. dos testes
3. O conector de SMA RF é conectores coaxiais do RF do rosquear-acoplamento com tamanho diminuto, vibração-prova e escala de frequência larga até 18 gigahertz
4. Os conectores de SMA RF são dentro rápidos disponível conectam, impulso-em ou relação padrão, reta, versões de 90 graus, assim como anteparo, ou 4 configurações do painel do furo
Aplicação:
*Network
*Radar
*Automotive
*Satcom
*Computer/LANs
*Broadband
*Instrumentation
* posto em fase - antenas de disposição
*Telecommunications
*Aerospace
interconexão do *Board-to-board

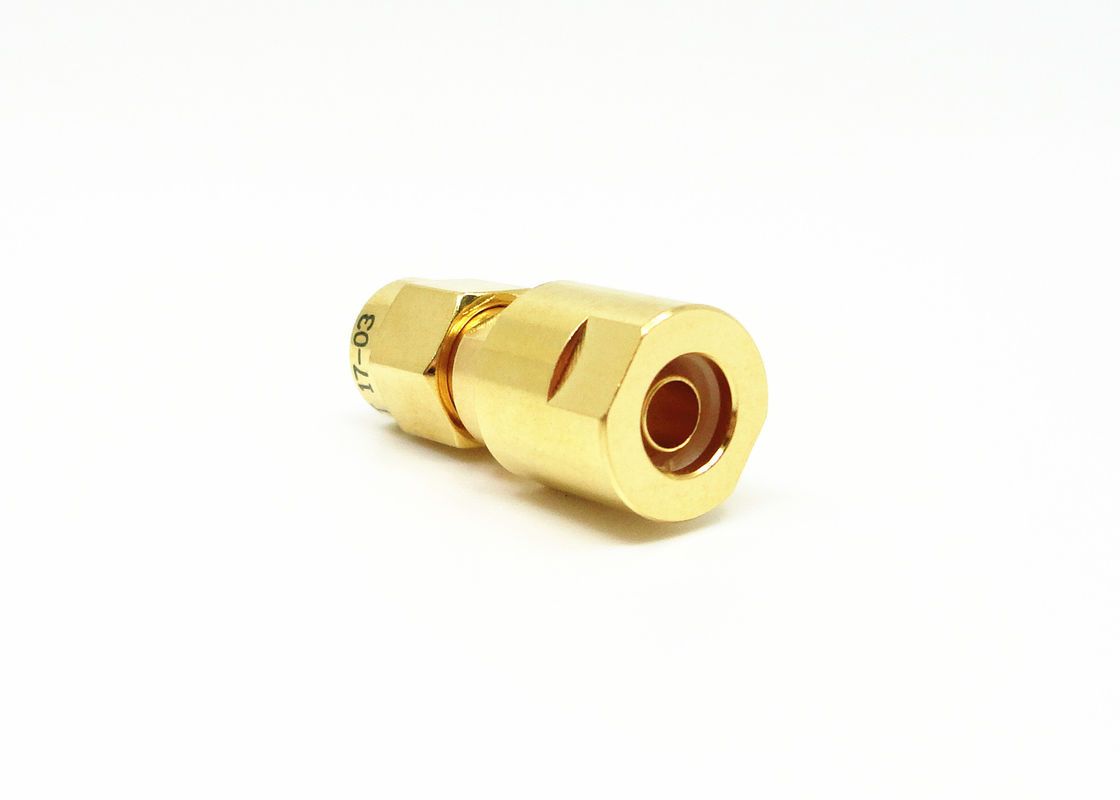

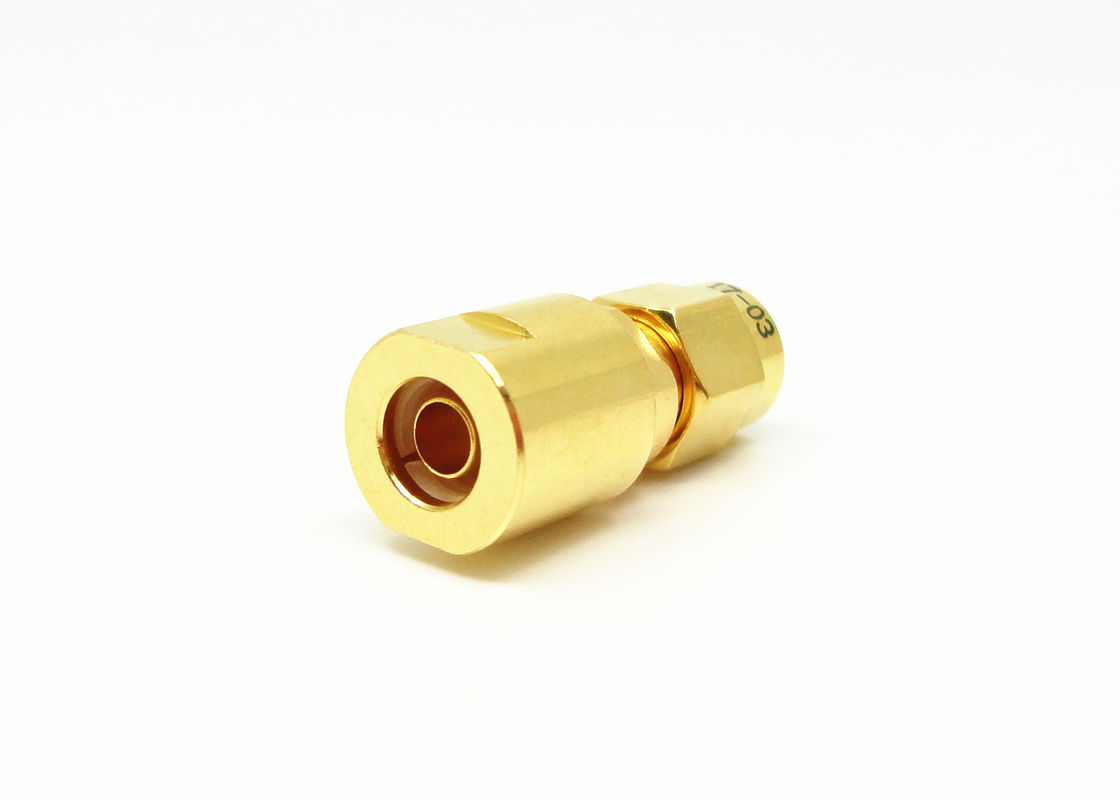

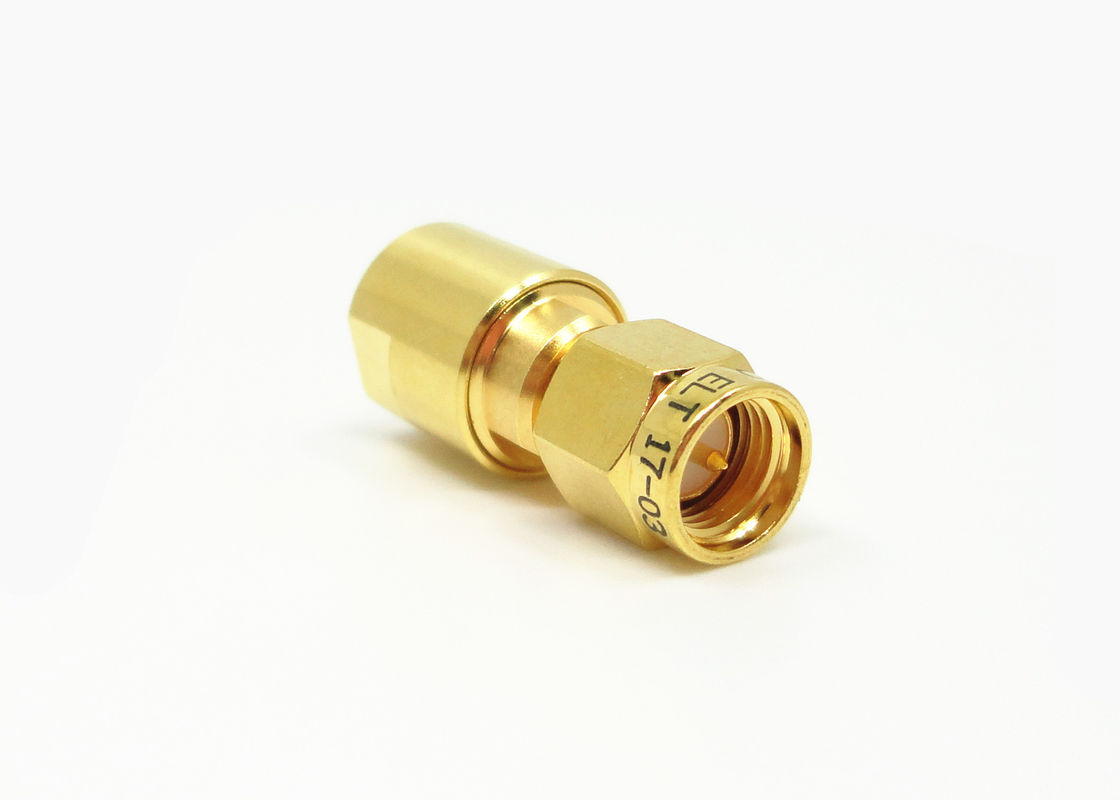

Imagens detalhadas:
| Modelo não. | Descrição | Comprimento (milímetro) | Tipo de cabo |

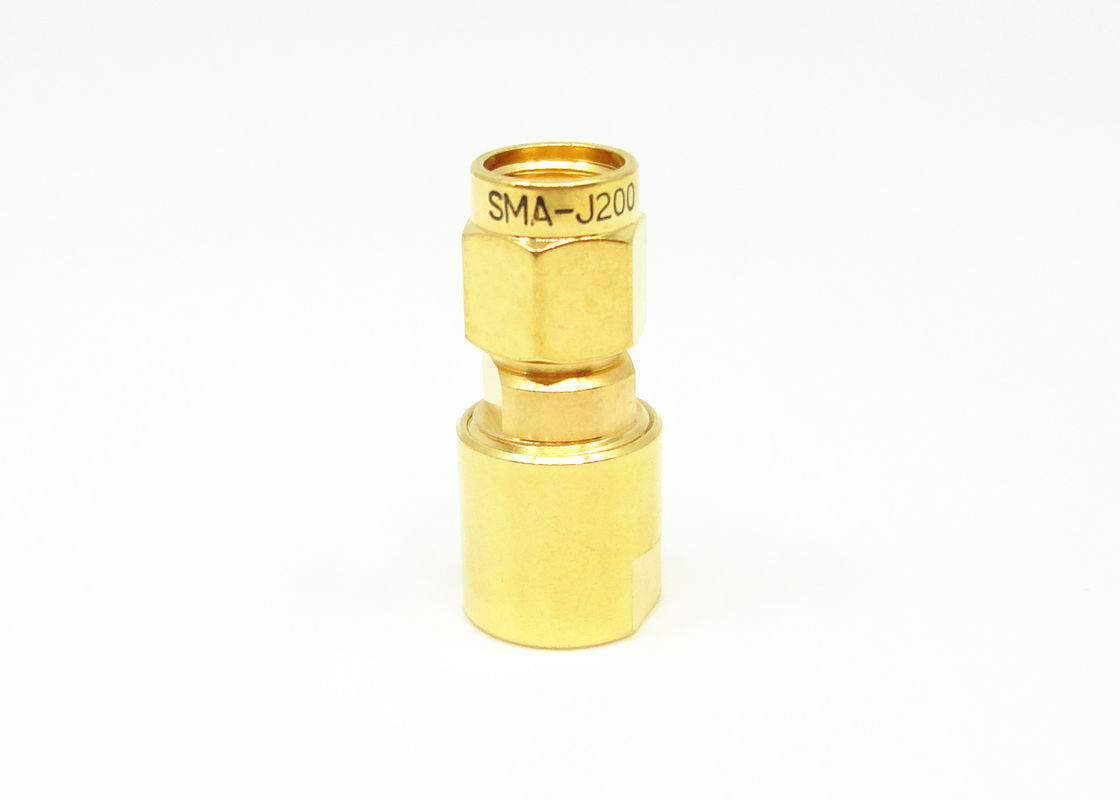

| SMA-J200 | Conector de SMAmale para o cabo LMR200 | 23 | LMR200 |
| SMA-J416G | Conector macho de aço inoxidável de SMA para o cabo MF147 | 22,2 | MF147B |
| SMA-417G | Conector macho de aço inoxidável de SMA para o cabo CXN3499 | 24,2 | CXN3499 |
Detalhes de empacotamento:
* caixa padrão da exportação
* de acordo com as exigências dos clientes
NOTA:
Nós temos sobre 10.000 tipos de conector, se o conector que você se está usando não é encontrado, nos contacta por favor com seus detalhes.
