Lugar de origem:
China
Certificação:
CE ROHS

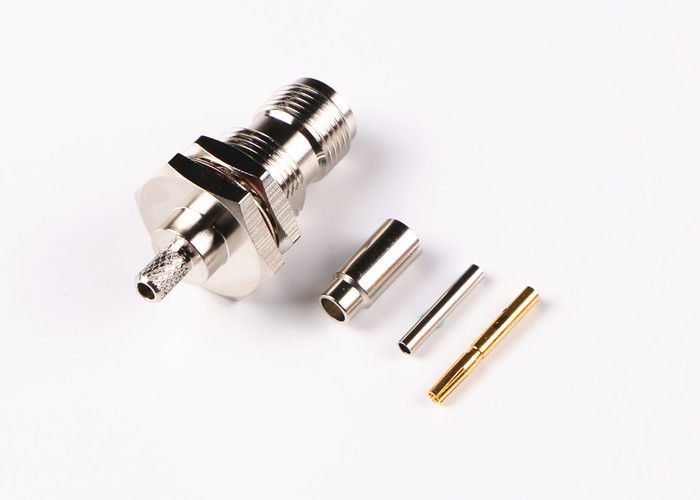

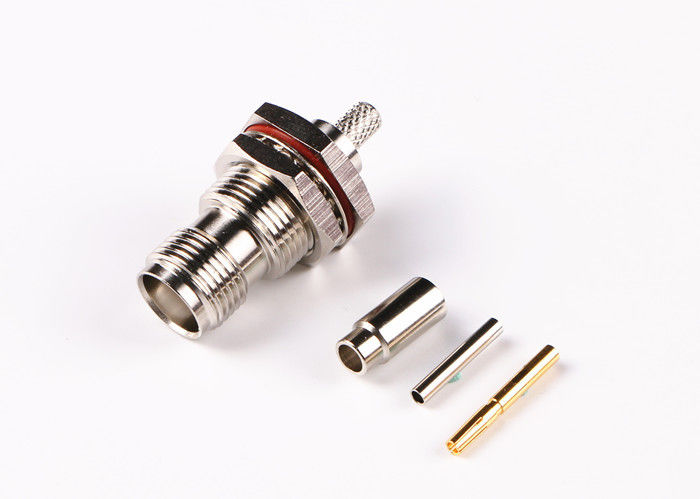

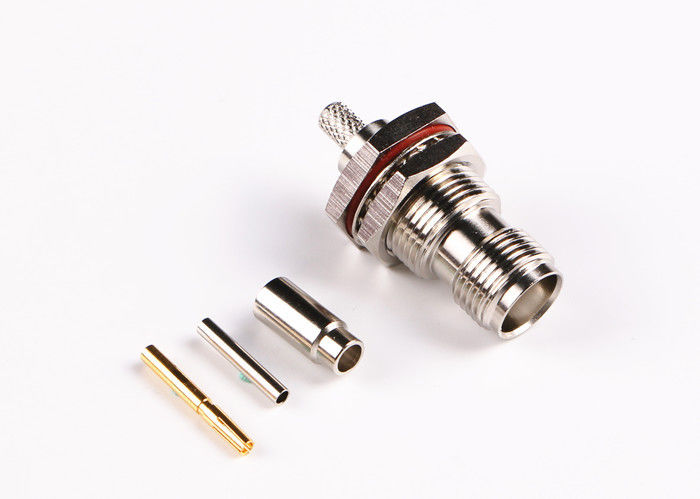

Conector coaxial reto folheado a níquel de alta qualidade do RF da tomada masculina de TNC
Características:
1, conector eletrônico do RF da série de TNC é projetado como uma versão rosqueada do conector de BNC.
2, conectores de TNC RF caracterizam linhas de parafuso para acoplar-se. Os conectores do RF TNC são unidades impermeáveis diminutas, rosqueadas com uma impedância 50ohm constante, operando fromDC-11ghz
3, lá são dois tipos de conectores de TNC: polaridade padrão e reversa
4, este conector do RF da fábrica do fornecedor da porcelana do baixo custo utilizam tipicamente morrem molde e componentes moldados.
5, quando o desempenho não será igual aos produtos industriais ou militares da categoria, estes conectores do friso do RF são ideais para o uso em uma variedade de aplicações comerciais
6, os produtos da série de TNC são um tipo do whorl que junta-se, ele têm a largura do trabalho frequentemente, juntam-se a seguro.
Aplicação:
* instrumentação
* estação base
* rede
* radar
* antenas
* telecomunicações
* computadores
* telecomunicações
* celulares celulares
O produto da série de TNC é projetado como uma versão rosqueada do conector de BNC, as características dos conectores de TNC RF as linhas de parafuso que para conectores de mating.TNC são unidades impermeáveis diminutas, rosqueadas com uma impedância 50ohm constante, operando-se de DC-11ghZ, lá é dois tipos de conectores de TNC: polarity.these que padrão e reversos o conector do baixo custo utiliza tipicamente morrem molde e componentes moldados. Quando o desempenho não será igual aos produtos industriais ou militares da categoria, estes conectores são ideais para o uso em uma variedade de aplicações comerciais. Amplamente utilizado para as conexões da antena, TNC tenha muitas aplicações na aviónica, na defesa, nas comunicações e em mercados industriais gerais. Inverta a polaridade e 75 ohms TNC estão igualmente disponíveis.
Especificação
|
Características elétricas
|
||||
|
Impedância
|
50Ω
|
|||
|
Escala de frequência
|
DC~4GHz
|
|||
|
Tensão avaliado
|
2500VRMS (nível do mar máximo)
|
|||
|
Tensão-resistência dos dielétricos
|
750VRMS (nível do mar máximo)
|
|||
|
Resistência de isolação
|
≥2000MΩ
|
|||
|
Resistência de contato
|
Condutor exterior
|
≤6mΩ
|
||
|
Condutor Center
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Especificação mecânica
| Padrão de projeto | IEC 60169-17 |
| RoHS complacente | Sim |
| Terminação do contato do centro | Friso |
| Terminação exterior do contato | Friso |
| Ciclos de acoplamento | 500Cycles |
| Retenção do contato | minuto 10N |
| Retenção do cabo | minuto 100N |
| Desacoplando a força | 13.6N máximo |
| Força de acoplamento | 13.6N máximo |
Especificação ambiental:
| Temperatura de funcionamento | -30 a +70 DEG C |
| Avaliação do IP (acoplada) | IP64 |
Desenho detalhado
NOTA:
Nós temos sobre 10.000 tipos de produtos da interconexão ((ect de BNC, de TNC, de MCX, de MMCX, de SMA, de SSMA, de SMB, de SSMB, de BMA, de SBMA, de SMC, de SC, de SMP, de SSMP.),), se o conector que você se está usando não é encontrado, nos contacta por favor com seus detalhes.
