Lugar de origem:
China
Certificação:
CE ROHS

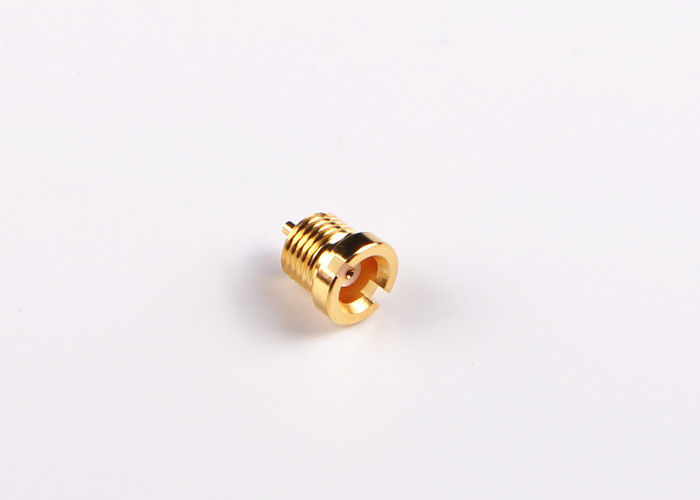

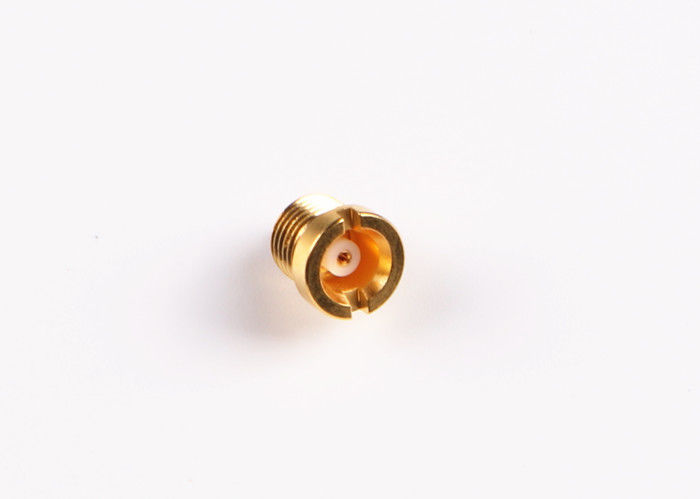

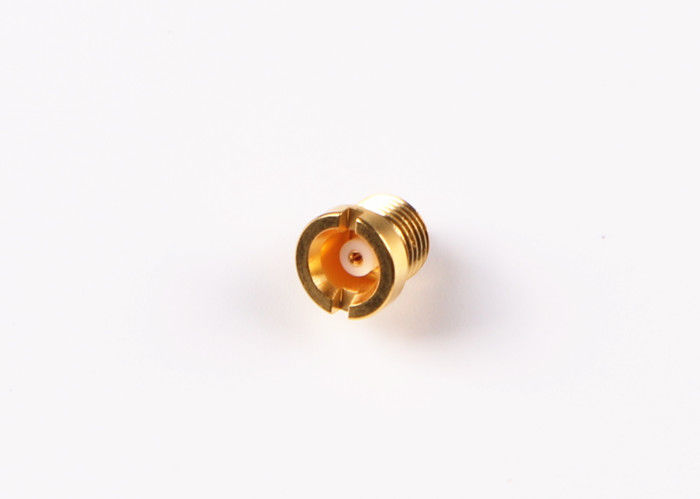

Friso masculino da qualidade MCX da altura em linha reta para o conector de RG316 RG179 RG174 rf
O tipo conector de MCX RF é um tipo de conectores diminutos com pressão-em acoplamento. A impedância característica tem dois tipos: 50 e 70. A característica dos conectores está no volume pequeno, peso leve, estrutura concisa, fácil de usar. São amplamente utilizados trabalho da rede em computador pessoal do sistema de navegação mundial, das Digitas, todos os tipos do instrumento de rádio, equipamentos eletrônicos pequeno-feitos sob medida e sistema de WLAN.
MCX o conector coaxial do RF é aplica-se ao equipamento que têm a exigência do peso e do volume, a frequência da operação pode alcançar 66GHz, projeto de encaixe do uso, o tamanho da relação é similar com SMB, mas o volume é aproximadamente 30% menor, o contato é mais seguro, conecta é mais rápido, que pode cumprir a exigência de uma comunicação digital intensivamente e miniaturizou.
As aplicações dos conectores MCX são aquelas onde o tamanho, o peso, o desempenho e a facilidade do conjunto são as considerações de condução à decisão de projeto final. Tipicamente, estes incluem GPS, comunicações (WLAN e móbil) e automotivo sem fio.
Especificação:
| Características elétricas | ||
| Impedância | 50 ohms | |
| Escala de frequência | DC~6GHz | |
| Tensão avaliado | 250 VRMS (nível do mar máximo) | |
| Tensão-resistência dos dielétricos | 750 VRMS (nível do mar máximo) | |
| Resistência de isolação | >=2000MOhm | |
| Resistência de contato | Condutor exterior | <> |
| Condutor Center | <> | |
| VSMR | <> | |
| Características materiais & mecânicas | |||
| Condutor Center | Homem/tomada | Bronze | Ouro chapeado |
| Fêmea/soquete | Bronze do sn-p | Ouro chapeado | |
| Contato da superação | Bronze de berílio | Folheado a níquel | |
| Shell/alojamento | Bronze, de aço inoxidável | Folheado a níquel | |
| Isoladores | PTFE | ||
| Anel de selagem | Borracha de silicone | ||
| Durabilidade | 500 ciclos | ||
| RoHS complacente | Sim |
| Terminação do contato do centro | Friso |
| Terminação exterior do contato | Friso |
| Ciclos de acoplamento | 500Cycles |
| Retenção do contato | minuto 10N |
| Retenção do cabo | minuto 100N |
| Força de acoplamento | 13.6N máximo |
| Desacoplando a força | 13.6N máximo |
Especificação ambiental:
| Temperatura de funcionamento | -30 a +70 DEG C |
| Avaliação do IP (acoplada) | IP64 |
Características:
1, desempenho de faixa larga com baixa C.C. tp da reflexão 6 gigahertz
2, rapidamente conectam/desconexões pressão-no acoplamento reduzem o tempo de instalação
3, acomodam uma vasta gama de cabos coaxiais semi-rígidos flexíveis diminutos de RG
4, MCX conectores são dentro retos disponível ou as versões do ângulo direito, assim como, o anteparo, 2 furam o painel, o painel de 4 furos ou opções mountless.
Aplicação:
NOTA:
Nós temos sobre 10.000 tipos de produtos da interconexão ((ect de BNC, de TNC, de MCX, de MMCX, de SMA, de SSMA, de SMB, de SSMB, de BMA, de SBMA, de SMC, de SC, de SMP, de SSMP.),), se o conector que você se está usando não é encontrado, nos contacta por favor com seus detalhes.
